BRECO-Doppelbodendose rund komplett, 100 mm. DBD 3    Spezifikationen (PDF)


Typen / Komponenten

Produkt

Dimension

Art.-Nr.

Beschreibung

Übersicht

Doppelbodenzugdosen
DBZ 1
DBZ 2 		BRECO-Doppelbodenzugdose

Doppelbodendosen
eingehängt
DBD 1
DBD 2
DBD 3 		BRECO-Doppelbodendose
DBD 4
DBD 5 		BRECO-Doppelbodendose
auf Beton
DBD 6
DBD 7
DBD 8 		BRECO-Doppelbodendose

Kabeldurchführungen in Chromstahl
ohne FLF
mit FLF 		BRECO-Kabeldurchführung

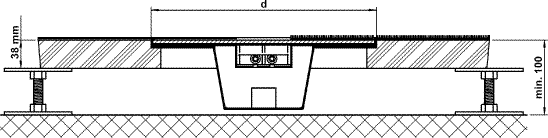

BRECO-Doppelbodendose rund komplett, 100 mm
d   /  n / ...

250 /  8 / o 45252
300 / 12 / o 45312


250 /  8 / m 46252
300 / 12 / m 46312


250 /  8 / m2 47252
300 / 12 / m2 47312


Bodendosendeckel ohne oder mit Schutzkante gemäss Detail o / m / m2
Kabelaustrittsöffnungen
Bodendoseneinsatz mit Kabelaustritten und Klemmensteg
pulverbeschichtet RAL 3003
Rahmen ohne oder mit Schutzkante gemäss Detail o / m / m2
verschraubt in Doppelbodenplatte

  • minimale Höhe 100 mm
  • maximale Höhe 300 mm

  • d = Durchmesser
  • n = Anzahl FLF-Plätze
  • ... = Detail o / m / m2

  Installation

Detail o Detail m Detail m2
