BRECO-Doppelbodendose rund komplett, 80 mm. DBD 2    Spezifikationen (PDF)


Typen / Komponenten

Produkt

Dimension

Art.-Nr.

Beschreibung


Übersicht

Doppelbodenzugdosen
DBZ 1
DBZ 2

Doppelbodendosen
eingehängt
DBD 1
DBD 2
DBD 3
DBD 4
DBD 5
auf Beton
DBD 6
DBD 7
DBD 8

Kabeldurchführungen in Chromstahl
ohne FLF
mit FLF


BRECO-Doppelbodendose rund komplett, 80 mm
d   / n / ...

250 / 6 / o 45251
300 / 9 / o 45311


250 / 6 / m 46251
300 / 9 / m 46311


250 / 6 / m2 47251
300 / 9 / m2 47311

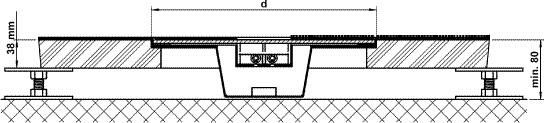

Bodendosendeckel ohne oder mit Schutzkante gemäss Detail o / m / m2
Kabelaustrittsöffnungen
Bodendoseneinsatz mit Kabelaustritten und Klemmensteg
pulverbeschichtet RAL 3003
Rahmen ohne oder mit Schutzkante gemäss Detail o / m / m2
verschraubt in Doppelbodenplatte

  • minimale Höhe 80 mm
  • maximale Höhe 300 mm

  • d = Durchmesser
  • n = Anzahl FLF-Plätze
  • ... = Detail o / m / m2

  Installation

Detail o Detail m Detail m2
