BRECO-Hohlraumbodendose rund komplett, 130 mm. HBD 3    Spezifikationen (PDF)


Typen / Komponenten

Produkt

Dimension

Art.-Nr.

Beschreibung

Übersicht

Hohlraumboden-
Kanäle
HBK 1
HBK 2
HBK 3 		BRECO-Hohlraumboden-Kanal

Hohlraumboden-
Zugdosen
HBZ 1 BRECO-Hohlraumboden-Zugdose

Hohlraumboden-
Dosen
HBD 1
HBD 2
HBD 3 		BRECO-Hohlraumboden-Dose


BRECO-Hohlraumbodendose rund komplett, 130 mm
d   / n  / ...


250 /  8 / o 35252
300 / 12 / o 35302


250 /  8 / m 36252
300 / 12 / m 36302


250 /  8 / m2 37252
300 / 12 / m2 37302


Bodendosendeckel ohne oder mit Schutzkante gemäss Detail o / m / m2
Kabelaustrittsöffnungen
Bodendoseneinsatz mit Kabelaustritten und Klemmensteg
pulverbeschichtet RAL 3003
Rahmen ohne oder mit Schutzkante gemäss Detail o / m / m2
verschraubt und verklebt in Hohlraumboden

  • minimale Höhe 130 mm
  • maximale Höhe 210 mm

  • d = Durchmesser
  • n = Anzahl FLF-Plätze
  • ... = Detail o / m / m2

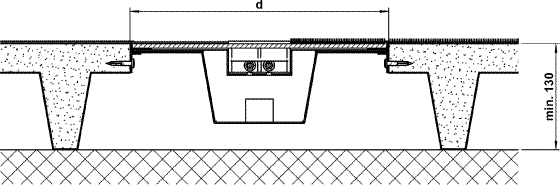

  Installation

Detail o Detail m Detail m2
