BRECO-Hohlraumbodendose rund komplett, 100 mm. HBD 2    Spezifikationen (PDF)


Typen / Komponenten

Produkt

Dimension

Art.-Nr.

Beschreibung


Übersicht

Hohlraumboden-
Kanäle
HBK 1
HBK 2
HBK 3

Hohlraumboden-
Zugdosen
HBZ 1

Hohlraumboden-
Dosen
HBD 1
HBD 2
HBD 3

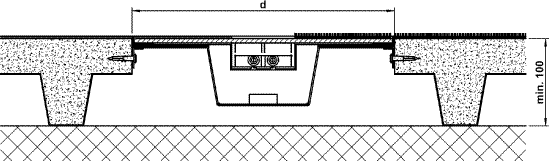

BRECO-Hohlraumbodendose rund komplett, 100 mm
d   / n / ...


250 / 6 / o 35251
300 / 9 / o 35301


250 / 6 / m 36251
300 / 9 / m 36301


250 / 6 / m2 37251
300 / 9 / m2 37301


Bodendosendeckel ohne oder mit Schutzkante gemäss Detail o / m / m2
Kabelaustrittsöffnungen
Bodendoseneinsatz mit Kabelaustritten und Klemmensteg
pulverbeschichtet RAL 3003
Rahmen ohne oder mit Schutzkante gemäss Detail o / m / m2
verschraubt und verklebt in Hohlraumboden

  • minimale Höhe 100 mm
  • maximale Höhe 210 mm

  • d = Durchmesser
  • n = Anzahl FLF-Plätze
  • ... = Detail o / m / m2

  Installation

Detail o Detail m Detail m2
